| 品牌：上海通用 | 型号：CNCTG系列 | 用途：切割 |
| 工作形式：精密切割 | 驱动形式：自动 | 电流：直流（A） A |
| 作用对象：金属 | 焊接原理：精密切割 | 是否二手：全新 |
性能特点
序号 | 性能特点 |

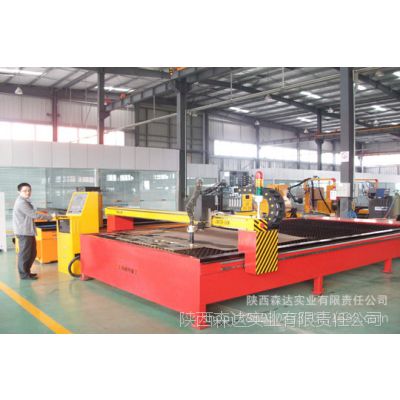

1 | CNCTMG数控切割机是在CNCTG台式机结构基础上新开发的一款更高速、承载能力更强、更精密的小型切割机，非常适应精细等离子、类激光等离子的切割模式。 |
2 | 本机由控制系统、割炬装置、机体、两个端架及横梁组成，纵横向移动均采用精密直线滑块导轨导向，导向精度更高。 |
3 | 应用领域：钣金加工、电力装备、农机制造、机械制造空航航天、车辆制造等 |
切割工艺
序号 | 切割工艺 |
1 | 该机型常配备在精细等离子、类激光等离子的切割模式下使用，切割精度高。 |
2 | 适宜于用户场地有限，切割幅面较小的加工环境，特别适用于中薄有色金属板材、不锈钢、铝和碳钢板材的切割下料。 |
3 | 火焰切割可采用氧气-燃气模式，燃气采用乙炔、丙烷、液化气等；等离子切割采用空气、氧气、氮气、H2、H35、F5、H20等。 |
技术优势
序号 | 技术优势 |
1 | 设备安装方便，操作简单，易于使用； |
2 | 轻便、便于安装搬迁、适宜切割小尺寸中薄板钢板，资金投入相对较小。 |
3 | 本机可选配独特的抽烟除尘装置，以及抽风式切割工作台和熔渣储存装置，可大大减少等离子切割时产生的烟尘、有害气体等，因而有利于环保。 |
4 | 也可选用水下切割或者浅水式水面切割。 |
5 | 机器本身自带切割料台，用户无需制作料台基础，节省了钢材和投入，大大降低了设备采购成本。 |
技术参数
序号 | 项目 | 技术参数 |
1 | 型号 | CNCTMG |
2 | 轨距 | 1.5-3米 |
3 | 驱动方式 | 双边驱动 |
4 | 轨距 | 2-3m |
5 | 轨长 | 4-12米或根据客户要求 |
6 | 有效切割宽度 | 轨距减0.5米 |
7 | 有效切割长度 | 纵向轨长减1米 |
8 | 空程速度 | 9000mm/min，可达12mm/min |
标准配置
序号 | 项目 | 标准配置情况 |
1 | 龙门式重载钢制横梁 | 整体回火消应力精加工 |
2 | 重型预紧式导向机构 | 进口直线导轨 |
3 | 豪华移动体 | 标配1组，机构升降装置 |
4 | 精密减速机构 | 国际*** |
5 | 纵横向伺服驱动单元 | 国际*** |
6 | CNC控制系统 | 美国EDGE、BUNY、SJTU、KP等（按客户要求） |
7 | 编程套料软件 | 澳大利亚FASTCAM、APNS2000（按客户要求） |
8 | 切割平台 | 包含 |
9 | 用户负责部分 | 使用者按照设备基础图进行制作：初级电源及其边接线、初级供气、抽风除尘装置等。 |
10 | 服务内容 | 培训及安装、调试、简易包装、质保期壹年 |
11 | 切割方式 | 火焰（氧气+燃气）、等离子（空气、氧气、氮气、H2、H35、F5、H20等） |
选配装置
序号 | 项目 | 备选配置情况 |
1 | 自动调高装置 | 根据用户需求选配 |
2 | 尺寸、割炬数均可增减 | 根据用户需求选配 |
3 | 除尘系统 | 根据用户需求选配 |
4 | 坡口割炬 | 根据用户需求选配 |
5 | 火焰切割装置 | 根据用户需求选配 |
6 | 三级穿孔装置（大于100mm） | 根据用户需求选配 |
7 | 系统空调 | 根据用户需求选配 |
8 | 等离子切割装置 | 根据用户需求选配 |
9 | 弱强火焰转换装置 | 根据用户需求选配 |
10 | 手工割炬 | 根据用户需求选配 |
11 | 冲打装置 | 根据用户需求选配 |
