| 品牌：上海通用 | 型号：CNCDG | 类型：微束等离子焊机 |
| 电流：直流 | 控制方式：数控 | 驱动形式：自动 |
| 用途：切割 | 频段：高频 |
性能特点
序号 | 性能特点 |

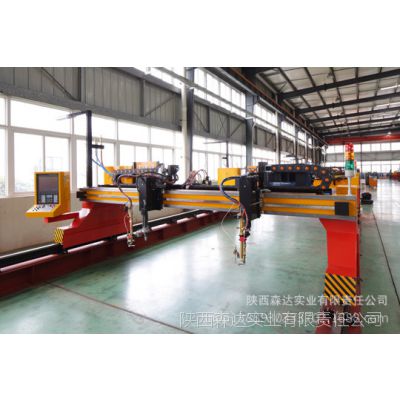

1 | 本机主要应用于大幅面板材的精密切割。它是一种高效节能的切割下料设备，可大大提升钢板利用率和切割效率。 |
切割工艺
序号 | 切割工艺 |
1 | 数控门式火焰、等离子切割机适用于各种厚度的碳钢、不锈钢及有色金属板材的精密切割下料。 |
2 | 数控火焰可对5—300mm碳钢进行高品质的切割下料。数控等离子切割机可对厚度1.0-150mm厚的不锈钢、碳钢及有色金属进行高品质的切割下料。 |
3 | 等离子切割可配置水床进行水下或浅水式水面切割，能大大减少等离子切割产生的烟尘、弧光、有害气体、噪音等环境污染，环保效果好。也可选择干式的等除尘净化设备。 |
4 | 火焰切割可采用氧气-燃气模式，燃气采用乙炔、丙烷、液化气等；等离子切割采用空气、氧气、氮气、H2、H35、F5、H20等。 |
技术优势
序号 | 技术优势 |
1 | 横梁：采用箱体焊接结构，经热处理消除应力，具有刚性好，不变形，精度高，自重轻，惯量小的特点。 |
2 | 纵向驱动架（端架）：两端装有水平导向轮，可调整驱动架底部偏心轮对导轨的压紧程度，使整机在运动中保持稳定的导向。装有除尘器，随时刮扫积聚在导轨表面的杂物。 |
3 | 纵、横向驱动：均有精密齿轮齿条进行传动。横向导轨采用精密冷拔导引板，纵向导轨式经过精密加工的路轨（重轨）制成，减速装置采用进口精密齿轮减速器，实现同向切割或镜像切割。 |
技术参数
序号 | 项目 | 技术参数 | 技术参数 |
1 | 结构形式 | 中小跨距数控门式 | 大跨距数控门式 |
2 | 轨距 | 3-4米以下 | 4-12m（或以上） |
3 | 驱动方式 | 单边驱动 | 双边驱动 |
4 | 运行速度 | 6m/min | 9m/min,达12m/min |
5 | 轨长 | 根据客户要求 | 根据客户要求 |
6 | 有效切割宽度 | 轨距减0.8米 | 轨距减0.8米 |
7 | 有效切割长度 | 纵向轨长减2米 | 纵向轨长减2米 |
标准配置
序号 | 项目 | 标准配置情况 |
1 | 龙门式重载钢制横梁 | 整体回火消应力精加工 |
2 | 重型预紧式导向机构 | 43kg级以上U71Mn钢重轨 |
3 | 豪华火焰移动体 | 标配1组数控火焰（可增加），带自动点火、电容调高 |
4 | 豪华等离子移动体 | 标配1组数控等离子（可增加），带弧压调高 |
5 | 纵横向伺服驱动单元 | 国际*** |
6 | 精密减速机构 | 国际*** |
7 | CNC控制系统； | 美国EDGE、BUNY、SJTU、KP等（按客户要求） |
8 | 等离子电源 | 美国海宝、美国飞马特、德国凯尔贝（按客户要求） |
9 | 编程套料软件 | 澳大利亚FASTCAM、APNS2000（按客户要求） |
10 | 服务内容 | 培训及安装、调试、简易包装、质保期壹年 |
11 | 切割方式 | 火焰（氧气+燃气）、等离子（空气、氧气、氮气、H2、H35、F5、H20等） |
12 | 用户自备范围 | 1. 电能供给及配电箱；2. 等离子接地电网制作；3.切割工作平台；4. 除尘装置和除尘风道；5. 工字钢承梁（或水泥承梁）；6. 承梁地基: 螺栓预埋及水泥灌浆；7. 纵向拖链支撑及托架；8. 气源供给及截止阀等管道配置；以上部分，由卖方提供图纸，买方负责施工。 |
选配装置
序号 | 项目 | 备选配置情况 |
1 | 电容式自动调高装置 | 根据用户需求选配 |
2 | 尺寸、割炬数均可增减 | 根据用户需求选配 |
3 | 边缘防坠直线三割炬 | 根据用户需求选配 |
4 | 激光定位装置 | 根据用户需求选配 |
5 | 划线装置， | 根据用户需求选配 |
6 | 坡口割炬 | 根据用户需求选配 |
7 | 弧压式自动调高装置 | 根据用户需求选配 |
8 | 三级穿孔装置（大于100mm） | 根据用户需求选配 |
9 | 直线裁条割炬 | 根据用户需求选配 |
10 | 高频冲打标记 | 根据用户需求选配 |
11 | 除尘系统 | 根据用户需求选配 |
12 | 喷墨标记 | 根据用户需求选配 |
13 | 等离子切割装置 | 根据用户需求选配 |
14 | ***旋转三割炬装置 | 根据用户需求选配 |
15 | 弱强火焰转换装置 | 根据用户需求选配 |
16 | 等离子划线 | 根据用户需求选配 |
17 | 系统空调 | 根据用户需求选配 |
18 | 重力冲打标记 | 根据用户需求选配 |
19 | 水下、浅水式等离子切割装置 | 根据用户需求选配 |
20 | 回转坡口等离子切割装置 | 根据用户需求选配 |
21 | 三级穿孔装置（大于100mm） | 根据用户需求选配 |
22 | 弱强火焰转换装置 | 根据用户需求选配 |
23 | 手工割炬 | 根据用户需求选配 |
24 | 喷淋装置 | 根据用户需求选配 |
