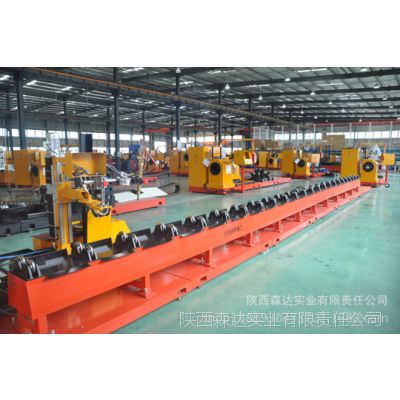

| 品牌：上海通用 | 型号：CNCXG系列 | 用途：切割 |
| 工作形式：切割 | 驱动形式：自动 | 电流：直流（A） A |
| 作用对象：金属 | 焊接原理：切割 | 是否二手：全新 |
性能特点
序号 | 性能特点 |
1 | 许多管结构中都大量使用了直径小于60mm的钢管作为其结构件，最小的直径大约在30mm左右或更小。主要的加工方式为机械加工或手动切割，效率较低。现有数控相贯线切割，直径小于50mm的钢管不易进行高效***精数控切割。主要是由于：一是小直径钢管往往壁厚比较薄，钢管易弯曲下垂，旋转时钢管易跳动，出现坡口过切或欠切。二是壁越薄，切割速度要求越高，进而转速越高，目前常规管切设备不能满足小径管切割需求。该机型就针对以上应用特点而开发。 |
2 | 针对小管径管材切割的需求，本公司在多年设计制造数控相贯切割设备的基础上，专门开发了小管径数控相贯线切割机，该机型适用于30mm-300mm之间的小管径高效高精度相贯线切割及定长切断，解决了目前小管径钢管切割不易切割的难题。 |
3 | 主要应用领域：电力水利、石油化工、建筑结构、造船重工、冶金机械、工程机械。 |
切割工艺
序号 | 切割工艺 |
1 | 火焰切割模式 |
2 | 联动控制 |
3 | 变角坡口切割 |
4 | 等离子切割模式 |
5 | 管子不圆度和偏心补偿 |
6 | 手动自动切割 |
7 | 断电记忆 |
8 | 切割相贯线、相贯线孔 |
9 | 预演功能 |
10 | CAD兼容 |
11 | 定角***坡口 |
12 | 工艺数据库 |
技术优势
序号 | 技术优势 |
1 | 采用可自动升降的专用卡盘，对工件进行夹紧和高速旋转； |
2 | 采用多组同一同一轴线上的固定托架群，对管子进行托举； |
3 | 割炬具有左右移动、上下定位、割炬摆动、割炬调整、检测功能； |
4 | 浮动夹紧系统，能避免管子本身的壁厚和弯曲度偏差对卡盘造成的机械应力，同时可补偿工件中心轴线的偏差，提高切割精度； |
5 | 特殊的托架群的设计、割炬移动系统、浮动压紧装置，配合系统与软件，使小管在转动的过程中更稳定，改善了钢管旋转时在切割部位的跳动问题，避免了过切割或欠切； |
6 | 割炬主要在卡盘附近进行切割，容易获得准确的相贯线轨迹。分段切割更方便； |
7 | 机床具有上畸形检测、自动修正误差补偿功能； |
8 | 和双卡盘设计相比，使用一个卡盘就能解决小管子切割问题； |
9 | 中文界面操作简单，运行控制稳定可靠。 |
技术参数
序号 | 项目 | 技术参数 | 技术参数 |
1 | 管道适用范围 (外径) | Φ30－Φ300mm |
|
2 | 管道长度 | 4-16m或根据用户要求 |
|
3 | 载重 | 2T或更大 |
|
4 | 适用切割厚度 | 火焰5.0-60mm，等离子1-15mm |
|
5 | 割炬数 | 1-2 |
|
6 | 运行速度 | 80-4000mm/min |
|
7 | 数控轴数 | 2.3.4.5.6或扩展 |
标准配置
序号 | 项目 | 标准配置情况 |
1 | 控制柜 | 标配 |
2 | 操作台 | 标配 |
3 | 装夹装置 | 多爪卡盘 |
4 | 机臂系统 | 上海通用 |
5 | 支撑装置 | 上海通用 |
6 | 支撑托架群装置 | 上海通用 |
7 | CNC控制系统 | 国际*** |
8 | 触摸屏 | 国际*** |
9 | 控制软件 | 国际*** |
10 | 纵向伺服驱动装置 | 国际*** |
11 | 进口精密减速装置 | 国际*** |
12 | 气路装置 | 国际*** |
13 | 抗磨拖链 | 国际*** |
14 | 控制单元 | 美国多轴联动PMAC |
15 | 导轨 | 纵向18kg级以上U71Mn钢重轨 |
16 | 主要切割系统 | 火焰（含预热部分）或等离子切割系统 |
17 | 标准组合工具箱 | 标配 |
选配装置
序号 | 项目 | 备选配置情况 |
1 | 轨长可增减 | 根据用户需求选配 |
2 | 除尘系统 | 根据用户需求选配 |
3 | 划线标记 | 根据用户需求选配 |
4 | 常规等离子 | 根据用户需求选配 |
5 | 卡盘电动升降 | 根据用户需求选配 |
6 | 精细类激光等离子 | 根据用户需求选配 |
7 | 系统空调 | 根据用户需求选配 |
8 | 火焰切割装置 | 根据用户需求选配 |
